ASIGNAR ESTÁTICA AL SERVIDOR

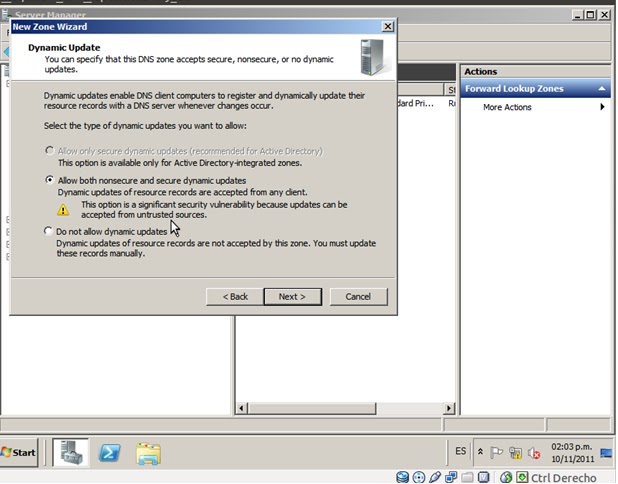

CREAR ZONA
CREAR ZONA

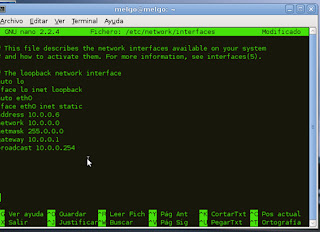

ESTATICA ALA OTRA MAQUINA
SUBDOMINIOS
martes, 15 de noviembre de 2011
domingo, 6 de noviembre de 2011
Componentes del cableado estructurado
1. Área de trabajo.
2. Toma de equipos
3. Cableado
Horizontal
4. Armario de
telecomunicaciones
(racks, closet).
5. Cableado vertical.
Cableado Horizontal
Cableado desde el armario de Telecomunicaciones
a la toma de usuario
largo de todo el trayecto del cableado.
• Se debe considerar su proximidad con el cableado
eléctrico que genera altos niveles de interferencia
electromagnética (motores, elevadores, transformadores,
etc.) y cuyas limitaciones se encuentran en el estándar
ANSI/EIA/TIA 569.
• La máxima longitud permitida independientemente del tipo
de medio de Tx utilizado es 100m = 90 m + 3 m usuario + 7
m patch pannel
Norma ANSI/TIA/EIA-568
• Par trenzado de 4 pares:
– UTP (Unshlelded Twisted Pair): Par trenzado sin
blindaje) - 100 ohms, 22/24 AWG.
STP (Shielded Twisted Pair) :Par trenzado con
blindaje - 150 ohms, 22/24 AWG
• Fibra Optica multimodo 62.5/125 y 50/125 µm de 2
fibras.
Categorías
Cableado de categoría 1 : Descrito en el estándar EIA/TIA 568B. El cableado de Categoría 1 se utiliza para comunicaciones telefónicas y
no es adecuado para la transmisión de datos.
Cableado de categoría 2 :El cableado de Categoría 2 puede transmitir datos a velocidades de hasta 4 Mbps.
Cableado de categoría 3 : El cableado de Categoría 3 se utiliza en redes 10BaseT y puede transmitir datos a velocidades de hasta 10 Mbps.
Cableado de categoría 4 :El cableado de Categoría 4 se utiliza en redes Token Ring y puede transmitir datos a velocidades
de hasta 16 Mbps.
Cableado de categoría 5 : El cableado de Categoría 5 puede transmitir datos a velocidades de hasta 100 Mbps. O 100 BaseT
Cableado de categoría 6:Redes de alta velocidad hasta 1Gbps (Equipos)
Sala de equipos
• Se define como el espacio donde residen los
equipos de telecomunicaciones comunes de un
edificio (PBX, centrales de video, Servidores, etc).
• Solo se admiten equipos directamente relacionados
con los sistemas de telecomunicaciones.
• En su diseño se debe prever tanto para equipos
actuales como para equipos a implementar en el
futuro.
• El tamaño mínimo recomendado es 13.5 m2.
• Si un edificio es compartido por varias empresas la
Sala de Equipos puede ser compartido
Cableado vertical
Interconexión entre los armarios de
telecomunicaciones, cuarto de equipos y entrada de
servicios.
Cables:
• Multipar UTP y STP
• Fibra óptica Multimodo y Monomodo.
Distancia Máximas Voz :
• UTP 800 metros.
• STP 700 metros.
• Fibra MM 62.5/125um 2000 metros
CABLEADO ESTRUCTURADO
• Cableado Estructurado es el cableado de un
edificio o una serie de edificios que permite
interconectar equipos activos, de diferentes o igual
tecnología permitiendo la integración de los
diferentes servicios que dependen del tendido de
cables como datos, telefonía , control, etc
Estructura
• Cableado de campus: Cableado de todos los
distribuidores de edificios al distribuidor de campus.
• Cableado Vertical: Cableado de los distribuidores
del piso al distribuidor del edificio.
• Cableado Horizontal: Cableado desde el
distribuidor de piso a los puestos de usuario.
• Cableado de Usuario: Cableado del puesto de
usuario a los equipos
COMANDOS PARA LA CONFIGURACION DE UN ROUTER
NOMBRE DEL ROUTER:en el modo configure terminal: hostname: nombre
PARADAR UNA CONTRASEÑA CUNDO SE BA A DENTRAR AL MODO PRIVILEGIADO:en el modo configueterminal: enable secret: contraseña
PARA DAR LE CONTRASEÑA POR CONSOLA:en el modo configure teminal: line 0,password:contraseña,login
PARA DAR UN MESJE DE BIENVENIDA: en el modo configure terminal: banner motd#mensaje#
PARA DAR UNA CONTRASEÑA DE LONGIN: en el modo configure terminal: banner login#mensaje#
PARA CONFIGURAR EL RELOJ: en el modo privilrgiado: clock set hora y fecha
PARA INCRESAR POR VIA TELNET: en el modo configure terminal: line vty 0 4.password:contraseña,login
PARA CONFIGURARA UN INTERFACE: en el modo configure terminal: interface fasinternet o serial
PARA DAR DIRECION IP: ya despues dado lo de arriba se la ip address
PARA ACTIVAR INTERFACE AUTOMATICAMENTE: no shutdown
PARA GUARDAR TU CONFIGURACION: en el modo privilegiado: copy running-config star-config
PARA CONFIGURAR EL CLOC RATE: en el modo confifure terminal: clock rate 64000
PARA CON FIGURAR POR DHCP
PARA CONFIGURAR LA DIRECCION IP:en el modo configure terminal: ip dhcp excluded-address
luego: ip dhcp pool
luego: netwok
luego: default-router
viernes, 4 de noviembre de 2011
CASO ESTUDIO SERVICIO DHCP EN LINUX
CREACIÓN VLAN PUTTY
SERVIDOR DHCP EN LINUX Y WINDOWS
DIRECCION Y RESERVA WINDOWS SERVER
CONFIGURAR DHCP WINDOWS SERVER
RESERVA WINDOWS SERVER
CON FIGURACION DHCP LINUX DEBIAN
CONFIGURAR INTERFACES EN DEBIAN
